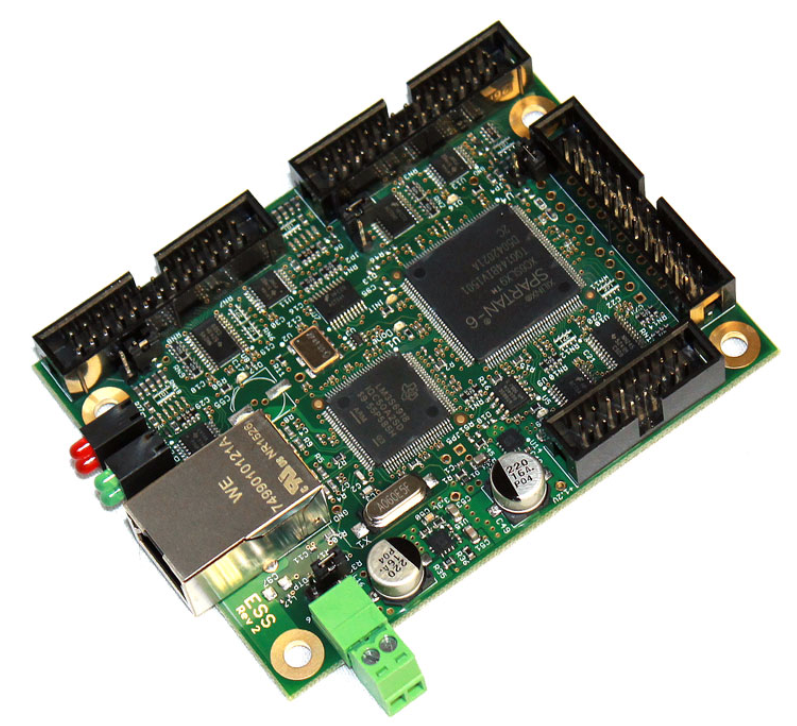

Ethernet Smooth Stepper (ESS) Bewegungssteuerung
Hochleistungsfähige externe Bewegungssteuerung für professionelle CNC-Anwendungen
Der Ethernet Smooth Stepper (ESS) ist eine dedizierte 6-Achsen-Bewegungssteuerung, die als Brücke zwischen Ihrem PC und Ihren CNC-Geräten dient. Diese professionelle externe Bewegungssteuerung empfängt Befehle von Trajektorienplanungssoftware und erzeugt extrem hochwertige Pulszüge, um Schritt- und Servomotor-Treiber präzise und zuverlässig anzusteuern.
Hauptmerkmale:
Netzwerkanbindung:
- Verbindung über Ethernet-Anschluss oder LAN-Router – kein Parallelport-PC erforderlich
- Emuliert 3 parallele Ports für maximale Kompatibilität
- Funktioniert nahtlos mit modernen Computern und Netzwerkinfrastrukturen
Hochleistungs-Bewegungssteuerung:
- Erzeugt Pulsraten von bis zu 4 MHz für reibungslose, präzise Bewegungen
- Extrem geringer Jitter im Vergleich zu Parallelport-Lösungen
- Dedizierte Hardware gewährleistet konsistente Leistung über alle Windows-Versionen (XP bis Windows 10, sowohl 32-Bit als auch 64-Bit)
Umfassende E/A-Möglichkeiten:
- Insgesamt 51 E/A-Pins über 3 Parallelport-Verbindungen
- 20 dedizierte Ausgangspins
- 15 dedizierte Eingangspins
- 16 bidirektionale E/A-Pins (konfigurierbar in Gruppen von 8)
- Flexible Pin-Zuweisung – jeder Eingang/Ausgang kann jeder Funktion zugewiesen werden
Software-Kompatibilität:
- Direkte Integration mit den CNC-Softwareprogrammen Mach3 und Mach4
- Verwendet Standard-Parallelport-Pinbelegung für nahtlose Integration
- Dediziertes SmoothStepper-Plugin für beide Softwareplattformen
- Überlegene Diagnose- und Fehlerbehebungsfunktionen in Mach4
Professionelle Integration:

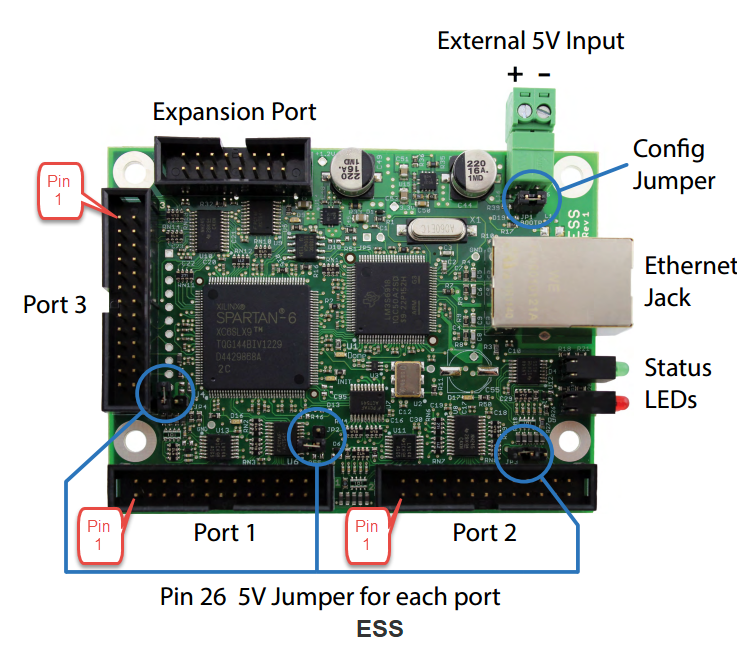

- 26-polige Stiftleisten für Flachbandkabelverbindungen
- Kompatibel mit den meisten Breakout-Boards und Motortreibern
- Unterstützt Schritt- und digitale Servomotortreiber
- Quadratur- und CW/CCW-Modi für High-End-Motortreiber
Unübertroffener Support:
Dieses Produkt wird von unserem Partnerunternehmen CNC49PC direkt versandt und bietet Ihnen 3 Stufen umfassenden Supports:
- BuildYourCNC Support – Ihre erste Anlaufstelle für alle Anfragen
- CNC49PC Partner Support – Zusätzliches technisches Fachwissen und Ressourcen
- Hersteller-Support – Direkter Zugang zur Wissensdatenbank des Originalherstellers
Durch den Kauf über BuildYourCNC erhalten Sie einen überlegenen Support, der über das hinausgeht, was bei anderen Einzelhändlern erhältlich ist – und sichert Ihren Erfolg mit professioneller technischer Unterstützung auf jeder Ebene.
Anwendungen:
Perfekt zur Steuerung von Fräsmaschinen, Drehmaschinen, Routern, Lasertischen, Plasmaschneidern, Wasserstrahlsystemen, Schleppmessern, Rohrbiegemaschinen und anderen CNC-Geräten. Kann zwei separate Maschinen (nicht gleichzeitig) mit seinen umfangreichen E/A-Funktionen betreiben.
Erweiterte Einrichtungsoptionen:
Für eine einfachere Verkabelung und zusätzliche Sicherheitsfunktionen sollten Sie die Kombination mit dem C25XP Professional Wiring Add-On in Betracht ziehen, das die IDC-Header-Anschlüsse des ESS in praktische Schraubklemmen umwandelt und gleichzeitig eine integrierte Spindelsteuerung und Sicherheitsüberwachung hinzufügt.
Hinweis: Motortreiber zwischen ESS und Motoren erforderlich. 5V-Ausgangssignale mit 24-32mA Strombegrenzung. Unterstützt keine analogen oder PWM-Servotreiber.
