THC-2 Plasmabrenner-Höhensteuerung
THC-2 Plasmabrenner-Höhensteuerung
Verfügbarkeit für Abholungen konnte nicht geladen werden

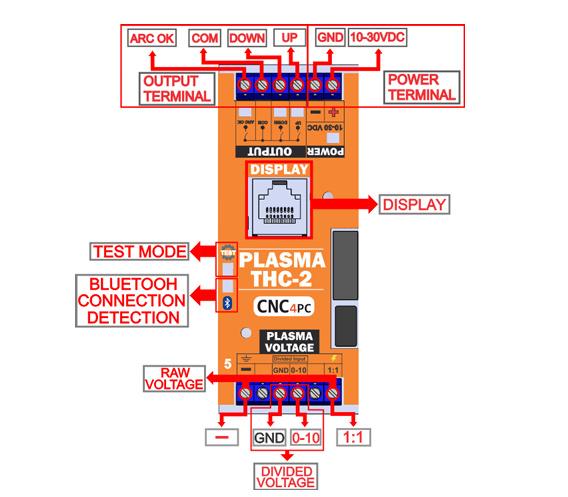

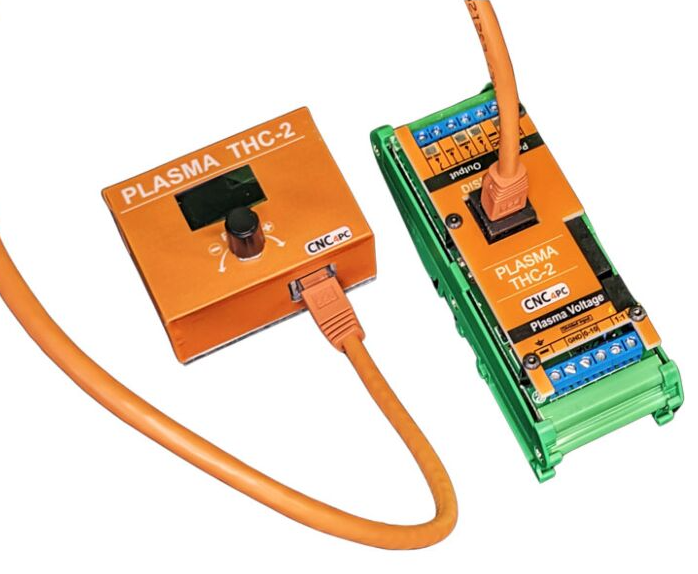

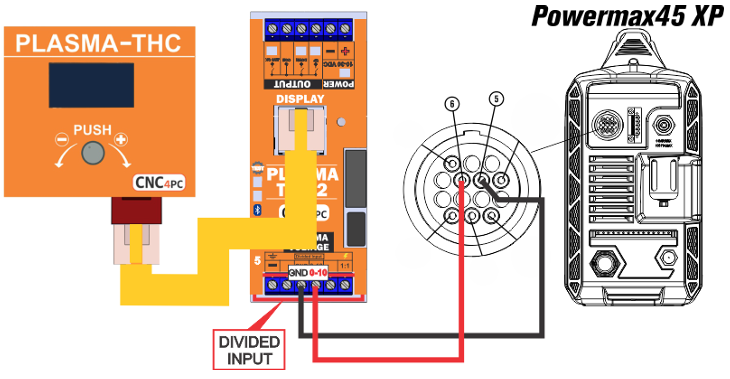

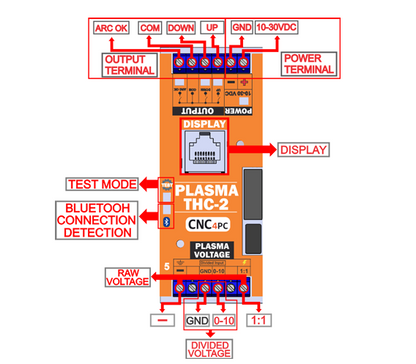

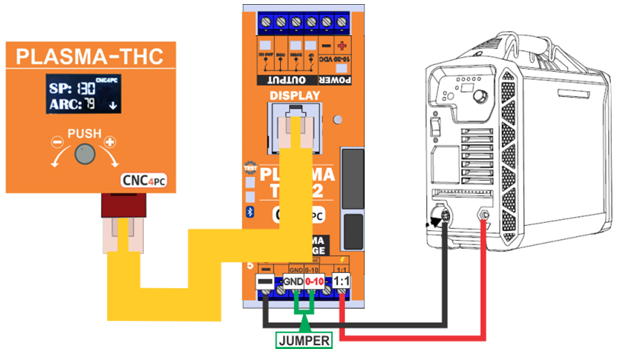

Dies ist ein hochentwickeltes Steuermodul zur präzisen Höhenregelung von Plasmaschneidbrennerköpfen während des CNC-Plasmaschneidens. Das Modul bietet eine duale Eingangsflexibilität, die entweder die direkte Brennerspannung oder ein 0-10VDC-Eingangssignal akzeptiert, mit isolierten ARC OK-, UP- und DOWN-Ausgangssignalen für erhöhte Sicherheit und Zuverlässigkeit.
Wichtige technische Spezifikationen und Merkmale:
1. Leistung und Elektrik:
- Betriebsspannungsbereich: 10-30VDC (typischerweise bei 24VDC)
- Optoisolierte Ausgänge, die mit 5-24VDC oder Open Collector arbeiten
- Isolierter Stromanschluss für erhöhte Sicherheit
- Integriertes Spannungsteilersystem
2. Schnittstelle und Bedienelemente:

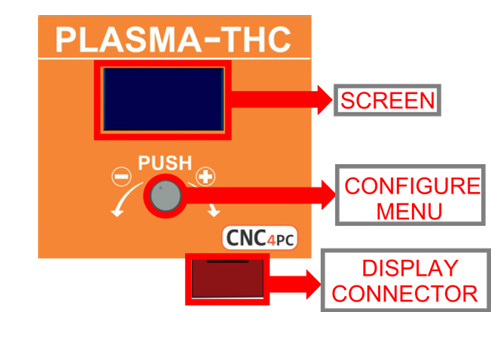

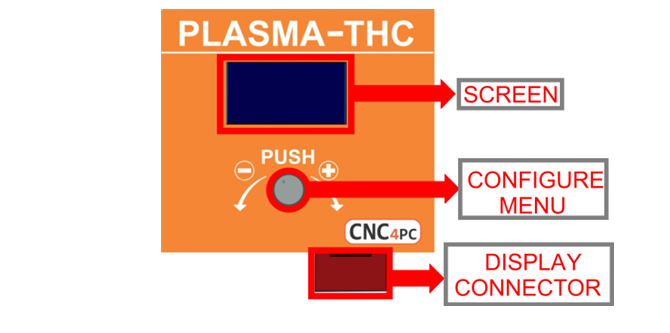

- LCD-Anzeige zur Parameterüberwachung und -einstellung
- Visuelles Feedback über mehrere Status-LEDs, die anzeigen:
- TESTMODUS
- AUF/AB-Bewegung
- ARC OK-Status
- Bluetooth-Konnektivität

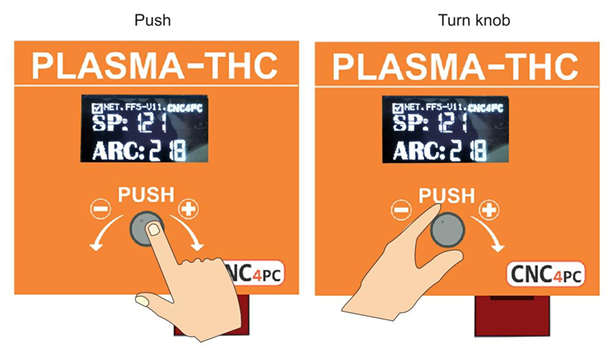

- Interaktiver Drehknopf zur Konfiguration
3. Software-Integration:
- Kompatibel mit Mach4- und UCCNC-Systemen
- Echtzeit-Parametereinstellung über die Bildschirmoberfläche
- Unterstützung von G-Code-Makros zur Aktualisierung der Betriebsparameter während des Betriebs
- Software-einstellbare Spannungsteilungseinstellungen
4. Physikalische Installation:
- Magnetische Basis für flexible Positionierung auf Maschinenteilen aus Stahl
- DIN-Schienenmontageoption
- 14' Ethernet-Kabel für Konnektivität enthalten
5. Sicherheit und Kompatibilität:
- Vollständig isolierte Ausgangssignale für erhöhte Sicherheit
- Wichtige Einschränkung: Nicht kompatibel mit Hochfrequenz-Plasmaschneidern
- Integrierte Schutzfunktionen, einschließlich Optoisolierung
Das Modul repräsentiert einen modernen Ansatz zur Höhenregelung beim Plasmaschneiden, der robuste Hardware-Merkmale mit flexiblen Software-Integrationsmöglichkeiten kombiniert. Sein Design priorisiert sowohl Funktionalität als auch Sicherheit, mit mehreren Isolationsfunktionen und anpassbaren Montageoptionen. Die neuen Funktionen, insbesondere die Echtzeit-Parametereinstellung und die G-Code-Makrounterstützung, machen es besonders geeignet für fortgeschrittene CNC-Plasmaschneideanwendungen.
